21편 – 동기전동기의 기동 방식과 여자 제어, 풀인·풀아웃 현상의 이해

동기전동기는 일정한 속도와 우수한 역률 특성이라는 강력한 장점을 지니고 있지만, 그 대가로 구조와 운전 방식이 복잡하다는 특징을 함께 가지고 있다. 특히 동기전동기는 스스로 회전을 시작할 수 없다는 본질적인 한계를 지니고 있기 때문에, 반드시 별도의 기동 방식이 필요하며, 이 과정에서 여자 제어와 안정 조건이 매우 중요하게 작용한다. 이러한 특성은 전기기사 시험에서 자주 비교·서술 문제로 출제되며, 실제 산업 현장에서도 동기전동기를 안전하게 운전하기 위해 반드시 이해해야 하는 핵심 이론이다.





동기전동기의 기동이 어려운 이유는 회전자에 이미 형성된 자극과 고정자의 회전자계가 정지 상태에서 계속해서 끌어당기고 밀어내는 힘만 반복할 뿐, 연속 회전을 만들어내지 못하기 때문이다. 이를 해결하기 위해 가장 널리 사용되는 방식이 바로 감쇠 권선(댐퍼 권선)을 이용한 유도 기동 방식이다. 회전자 표면에 유도전동기의 케이지형 회전자와 유사한 구조의 도체를 설치하면, 기동 시에는 이 도체에 유도전류가 흐르며 유도전동기처럼 회전하게 된다. 전동기가 동기속도에 가까워지면 직류 여자 전류를 인가하여 회전자를 자석화하고, 회전자계에 자석이 ‘걸려 들어가듯’ 결합되면서 동기 운전에 진입하게 된다. 이 순간이 바로 풀인(Pull-in) 상태이며, 전동기가 안정적으로 동기속도에 붙는 중요한 전환점이다.



또 다른 기동 방식으로는 외부의 **보조 전동기(기동 전동기)**를 이용하는 방법이 있다. 이 방식은 동기전동기를 외부 동력으로 먼저 회전시켜 동기속도 근처까지 끌어올린 후, 직류 여자 전류를 인가해 동기 운전으로 전환하는 구조다. 구조는 단순하지만 별도의 장치가 필요하고 비용이 크기 때문에 특수한 대형 설비에서 제한적으로 사용된다. 이 외에도 현대 설비에서는 인버터를 이용해 전압과 주파수를 서서히 증가시키는 방식으로 동기전동기를 부드럽게 기동시키기도 하지만, 전기기사 시험에서는 주로 감쇠 권선 방식이 핵심 포인트로 다뤄진다.

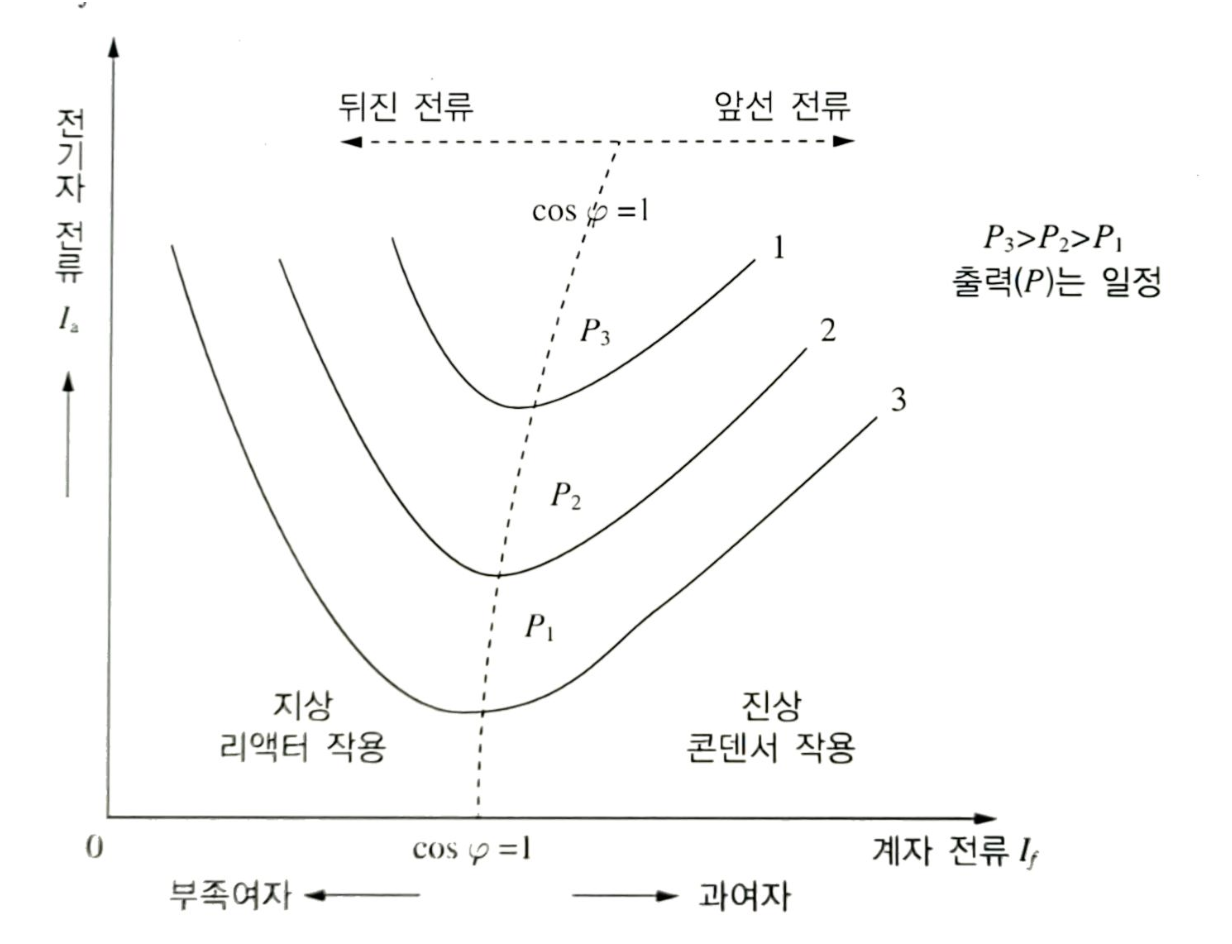

동기전동기의 또 하나 중요한 특징은 여자 전류를 통해 역률과 토크 특성을 제어할 수 있다는 점이다. 여자 전류가 부족한 상태를 부족 여자라 하며, 이때 전동기는 지상 역률로 운전된다. 반대로 여자 전류를 과도하게 인가한 상태를 과여자라고 하며, 이 경우 전동기는 진상 역률로 운전된다. 여자 전류를 적절히 조절하면 역률을 거의 1에 가깝게 만들 수 있으며, 이는 전력 계통 전체의 무효전력 흐름을 개선하는 데 매우 큰 효과를 가진다. 이러한 특성을 이용해 동기전동기를 부하 구동 목적이 아닌 역률 개선 장치로 사용하는 경우를 동기 조상기라고 부른다.



하지만 동기전동기는 무한한 부하를 견딜 수 있는 장치는 아니다. 일정 한계를 초과하는 부하가 걸리면 회전자가 회전자계의 위치를 따라가지 못하고 동기 상태에서 이탈하게 되는데, 이 현상을 풀아웃(Pull-out)이라고 한다. 풀아웃이 발생하면 회전자는 더 이상 동기속도를 유지하지 못하고 급격한 진동과 전류 변화를 동반하게 되며, 이는 설비에 큰 충격을 줄 수 있다. 따라서 동기전동기는 항상 풀아웃 토크 이하에서 운전해야 하며, 이를 기준으로 전동기 용량을 선정하는 것이 매우 중요하다. 전기기사 시험에서는 풀인과 풀아웃의 개념적 차이, 발생 조건, 그리고 운전 안정성과의 관계를 자주 묻기 때문에 명확한 이해가 필요하다.



결국 동기전동기의 운전은 기동, 여자 제어, 부하 관리가 유기적으로 맞물려야만 안정적으로 유지된다. 유도전동기가 구조적 단순성과 강인함으로 산업 현장의 주력 역할을 한다면, 동기전동기는 정밀 제어와 전력 품질 개선이라는 고급 역할을 담당한다고 볼 수 있다. 전기기사로서 동기전동기의 기동 방식과 여자 특성, 풀인·풀아웃 현상을 정확히 이해하는 것은 단순 시험 대비를 넘어, 전력 설비의 설계와 운용을 판단할 수 있는 중요한 기준이 된다.
