직류회로의 본질과 흐름을 이해하는 시간

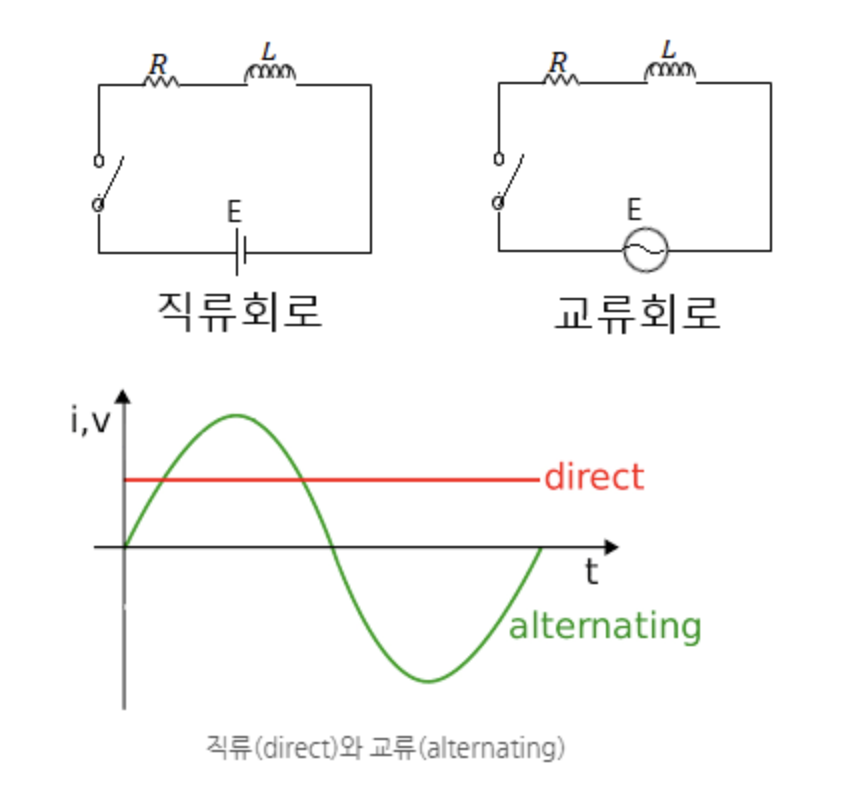

전기기사 이론 공부에서 직류회로는 단순히 전압과 전류가 일정하게 흐르는 구조를 넘어, 전기라는 보이지 않는 에너지가 어떻게 세상을 움직이는지 가장 기본적인 원리를 알려주는 영역이다. 직류회로는 교류회로보다 변화가 적고 일정하게 흐른다는 특징 덕분에 기본 개념을 배우기에 최적화되어 있다.



직류전원에서 나오는 전류는 한 방향으로만 흐르기 때문에 이를 이해하면 저항, 전압, 전류 사이의 관계를 훨씬 명확하게 파악할 수 있다. 우리가 중학교 때 한 번쯤 배웠던 옴의 법칙도 사실 이 직류회로를 이해하기 위해 만들어진 원리이며, 전기기사 시험 또한 이 법칙을 중심축으로 다양한 응용문제를 풀게 만든다.



우선 전압은 전류를 밀어주는 힘으로 흔히 수돗물의 압력으로 비유되는데, 전압이 높을수록 전류는 더 쉽게 흐른다. 전류는 전기의 흐름 그 자체이며, 도체 내부에서 전자들이 이동하는 양을 말한다. 저항은 이러한 흐름을 방해하는 요소로 전기회로 안에서 매우 중요한 역할을 한다. 많은 수험자가 회로도만 보면 복잡해 보이는 선과 기호 때문에 어려워하지만 사실 직류회로는 단순한 구성요소의 반복이다. 전압이 주어지고, 그 전압에 따라 전류가 흐르며, 저항이 흐름의 양을 조절하는 구조일 뿐이다. 이 세 가지 요소의 관계를 표현하는 것이 바로 V = I × R이라는 옴의 법칙이며, 이 공식 하나만 정확히 이해해도 직류회로 문제의 절반 이상은 해결된다.



직류회로에서는 직렬과 병렬이라는 두 가지 중요한 연결 방식이 존재한다. 직렬회로는 말 그대로 한 줄로 연결되어 있는 구조이며, 전류가 한 갈래로만 흐르기 때문에 회로 전체를 흐르는 전류의 양이 같다는 특징이 있다. 반면 전압은 각 저항에서 나누어 떨어지며, 총 전압은 각각의 전압 강하를 모두 더한 값과 동일해진다.



병렬회로에서는 상황이 반대로 나타난다. 병렬로 연결된 회로에서는 각 가지마다 전압이 동일하며, 전류는 가지마다 나누어져 흐르게 된다. 그래서 전기기사 시험에서는 직렬인지 병렬인지 알아보는 기본이 중요하며, 이를 잘못 판단하면 공식이 다 달라지기 때문에 문제 전체를 틀릴 가능성이 크다. 또한 직렬에서는 저항이 더해지고 병렬에서는 역수 합을 구해야 한다는 점도 기억해야 한다. 이러한 특성은 나중에 복잡한 회로를 푸는 데 매우 중요한 기반이 된다.



또한 전기기사 시험에서는 전력과 에너지 개념도 함께 나온다. 직류회로에서 전력은 P = V × I로 정의되며, 이는 전류가 흐를 때 소비되는 에너지의 크기를 의미한다. 전력이 크다는 것은 그만큼 많은 에너지를 사용하는 장치라는 뜻이며, 우리가 일상에서 사용하는 스마트폰 충전기에서부터 산업용 전동기까지 모두 전력의 영향을 받는다.



전력량은 일정 시간이 지나면서 사용된 전기의 총량을 의미하며, Wh나 kWh 같은 단위로 표시된다. 특히 전기요금은 결국 이 전력량을 기반으로 계산되므로 시험에서는 단위 변환 문제가 자주 등장한다. 전기기사 시험을 준비한다면 직류회로는 반드시 확실하게 이해하고 넘어가야 할 핵심 파트다. 왜냐하면 이 내용을 제대로 이해하지 못하면 앞으로 나올 교류회로, 전기기기, 전력공학 등 모든 분야에서 연쇄적으로 어려움을 겪기 때문이다. 직류회로는 단순한 공식 암기가 아니라 전기의 본질을 파악하는 과정이며, 이를 확실히 이해해두면 이후의 진도가 훨씬 수월해진다.



처음에는 공식이 어렵고 회로도가 복잡해 보일지 모르지만, 반복해서 보다 보면 결국 모든 현상이 하나의 원리에서 시작된다는 사실을 깨닫게 된다. 직류회로가 탄탄하게 잡힌 수험생일수록 점수가 안정적으로 나온다. 전기는 보이지 않는다고 해서 복잡한 것이 아니라, 오히려 보이지 않기 때문에 원리를 이해하면 더 명확해지는 학문이다. 직류회로는 그 시작점이자 기초 체력과 같은 존재다. 이 챕터만 제대로 잡아도 전기기사 이론의 절반은 이미 넘어간 셈이며, 이후 전문적인 심화 이론을 공부할 수 있는 기반이 탄탄하게 마련될 것이다.
