5장. 임피던스가 지배하는 교류 회로의 깊은 세계

전기기사 이론에서 교류 전기의 기본 개념을 익혔다면 이제 교류 회로가 왜 직류 회로와 완전히 다른 양상을 띠는지 이해하는 단계에 들어서야 한다. 그 중심에는 바로 임피던스라는 개념이 자리하고 있으며, 이 개념은 단순히 전류의 흐름을 방해하는 저항의 확장이라기보다는 교류에서 전압과 전류의 관계를 한층 더 복합적이고 실질적으로 설명하는 새로운 시각을 제공한다.

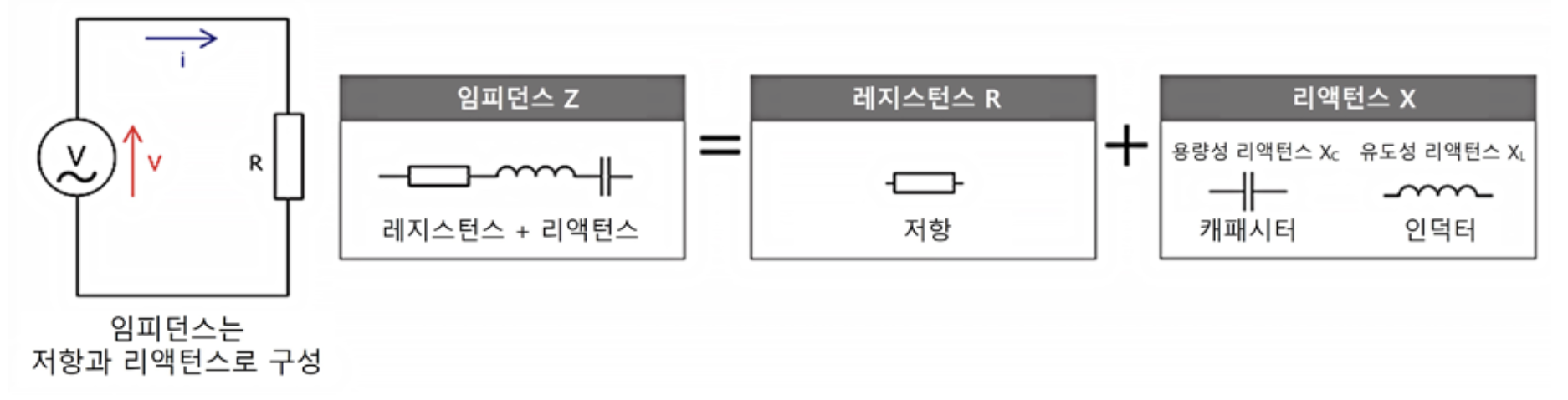

직류에서는 전기 흐름을 방해하는 요소가 저항 하나뿐이었다면, 교류에서는 전류의 위상까지 영향을 주는 리액턴스라는 요소가 함께 존재한다. 즉, 교류 회로에서는 단순히 전류의 크기만이 아니라 언제 흐르느냐, 즉 시점이 얼마나 앞서는지 혹은 뒤처지는지가 매우 중요한 역할을 하게 되며, 이 모든 요소를 하나로 묶어주는 개념이 바로 임피던스다. 임피던스는 저항 R과 리액턴스 X가 결합된 형태로, 복소수 개념을 통해 표현되는 것이 특징인데 시험에서는 이 복소수의 개념을 말로 이해하는 것보다 실제 문제를 풀면서 접근하는 것이 훨씬 효율적이다. 그럼에도 불구하고 이 부분을 제대로 이해하면 교류회로 전체의 구조를 직관적으로 잡을 수 있기 때문에 전기기사 수험생들에게는 반드시 넘어야 할 하나의 거대한 산처럼 여겨진다.



임피던스를 구성하는 리액턴스는 다시 인덕티브 리액턴스(XL)와 커패시티브 리액턴스(XC)로 나뉘며, 이 둘은 서로 반대의 성질을 갖는다. 인덕터는 전류의 흐름 변화를 막으려는 성질을 가지고 있어 전류가 전압보다 뒤처지게 만드는 특성을 갖는다. 반면 커패시터는 전류가 먼저 흐르도록 만들어 전류가 전압보다 앞서게 되는 구조를 만든다. 이러한 차이가 RLC 회로에서 매우 중요한 역할을 하게 되며, 전압과 전류의 위상이 어떻게 결정되는지, 전력의 변동이 어떻게 발생하는지 등 교류 회로의 모든 특징을 좌우하게 된다. 예를 들어 코일이 많은 모터나 변압기에서는 인덕턴스가 지배적이기 때문에 항상 전류가 늦게 흐르며, 조명 회로나 특정 전자장비에서는 커패시턴스 성분이 강하여 전류가 앞서게 된다. 이 두 요소가 회로 안에서 균형을 이루게 되면 반응이 상쇄되면서 공진이라는 현상이 나타나는데, 이는 전기기사에서 반드시 출제되는 개념이자 응용 문제의 핵심이 된다.



RLC 회로에서 임피던스를 구할 때는 단순히 더하거나 빼는 것이 아니라 리액턴스의 부호를 고려해 벡터 형태로 계산해야 한다. 인덕턴스는 +값, 커패시턴스는 –값으로 계산되며, R과 X가 직각을 이루는 벡터 관계로 나타나기 때문에 피타고라스 법칙을 통해 Z = √(R² + X²) 형태로 구하게 되는 것이다. 이 과정은 처음 배울 때 복잡하게 느껴지지만, 결국은 회로의 특성을 직관적으로 설명하기 위한 도구일 뿐이다. 임피던스가 크면 전류가 적게 흐르고, 임피던스가 작으면 전류가 더 많이 흐른다. 이는 직류 회로에서 저항이 전류를 제어하는 구조와 같지만, 교류에서는 위상까지 고려해야 하기 때문에 훨씬 정교하고 섬세하게 다뤄야 한다. 전기기사 시험에서는 이러한 임피던스 계산을 포함해 RLC 회로의 전류 특성, 전압 분배, 위상각을 구하는 문제가 반드시 출제되며, 특히 위상각(φ)은 역률과도 직접 연결되기 때문에 전력공학 파트로 이어지는 중요한 연결 고리 역할을 한다.



교류 회로에서 빼놓을 수 없는 또 하나의 개념은 바로 역률이다. 역률은 실제로 일을 하는 유효전력과 회로에서 순환만 하는 무효전력 사이의 비율을 나타냄으로써 얼마나 효율적으로 전기를 사용하고 있는지를 보여주는 지표다. 교류 전력 시스템에서는 전압과 전류의 위상차 때문에 모든 전력이 일을 하지는 못하며, 그중 일부는 계속해서 저장되었다가 방출되는 과정을 반복할 뿐 실제로는 아무런 일을 하지 않는다. 이 불필요한 순환 전력을 줄이기 위해 역률을 개선하는 작업이 필요한데, 이것이 바로 산업 현장에서 콘덴서를 설치하는 이유다. 커패시터는 지상전류를 만들어 인덕턴스와의 위상차를 줄여 주어 전체 시스템의 효율을 높이게 되며, 이 과정은 전기기사 이론에서도 매우 중요한 부분이다. 전기 설비에서 역률이 낮으면 전류가 불필요하게 많이 흐르기 때문에 전선이 과열되고, 설비의 효율도 떨어지며, 전기요금 또한 불리하게 부과될 수 있다. 따라서 RLC 회로와 임피던스에 대한 이해는 단순한 이론을 넘어 실제 전기 시스템의 안정성과 경제성을 유지하는 데 필수적인 지식이라 할 수 있다.



이처럼 5장에서는 단순 공식 암기에 그치는 것이 아니라, 교류 회로의 본질을 꿰뚫는 깊은 이해가 요구된다. 임피던스와 리액턴스는 교류 회로의 뼈대이며, 전압과 전류의 위상을 결정하는 중심 개념이고, 나아가 산업 현장에서 사용하는 대부분의 전기 장비가 이러한 특성 위에서 작동하기 때문에 필기뿐 아니라 실기에서도 중요한 역할을 한다. 이 장을 충분히 이해하고 나면 교류 회로를 바라보는 눈이 완전히 달라지고, 나아가 전기기사 공부 전체가 훨씬 수월해진다. 결국 전기란 복잡하게 보이지만 원리는 명확하며, 그 원리를 지도처럼 펼쳐 보여주는 것이 바로 임피던스와 RLC 특성이다.
