6장. 교류 전력의 본질 – 유효전력과 무효전력이 만들어내는 보이지 않는 흐름

교류 회로를 이해하는 데 있어 전력을 단순히 ‘전기가 일을 하는 양’이라고만 생각하면 절대 전체 구조를 이해할 수 없다. 직류 회로에서는 전압과 전류가 일정하게 흐르기 때문에 전력은 P = VI라는 아주 단순한 공식으로 설명되지만, 교류 회로에서는 전압과 전류가 끊임없이 변화하고 위상까지 서로 달라지기 때문에 단순한 곱셈만으로는 정확한 전력을 알 수 없다. 교류 시스템에서는 전압과 전류가 서로 같은 시점에 최대가 되는지, 혹은 전류가 늦게 따라오는지에 따라 실제로 일을 하는 전력과 그렇지 않은 전력이 나뉘게 된다.





이러한 구조가 바로 유효전력(real power), 무효전력(reactive power), 그리고 피상전력(apparent power)이라는 개념을 만들어내며, 전기기사 공부에서 교류 회로를 이해하는 핵심 중의 핵심이 된다. 유효전력은 실제로 일을 하는 에너지로, 모터를 돌리고 전등을 켜며 전열기기에서 열을 만들어내는 실질적인 능력을 의미한다. 반면 무효전력은 일을 하지 않으면서도 회로 안에서 지속적으로 교환되는 전력으로, 인덕터와 커패시터가 회로 내부에서 에너지를 저장했다가 다시 방출하는 과정에서 발생한다. 이 에너지는 실제로 유용한 일을 하지는 못하지만 교류 장비가 정상적으로 작동하기 위해 반드시 필요한 역할을 한다. 변압기가 자속을 만들기 위해 필요한 자화 전류도 무효전력에서 비롯되며, 모터가 회전력을 유지하기 위해 가져가는 지상 또는 진상 성분 역시 동일한 개념으로 설명된다.

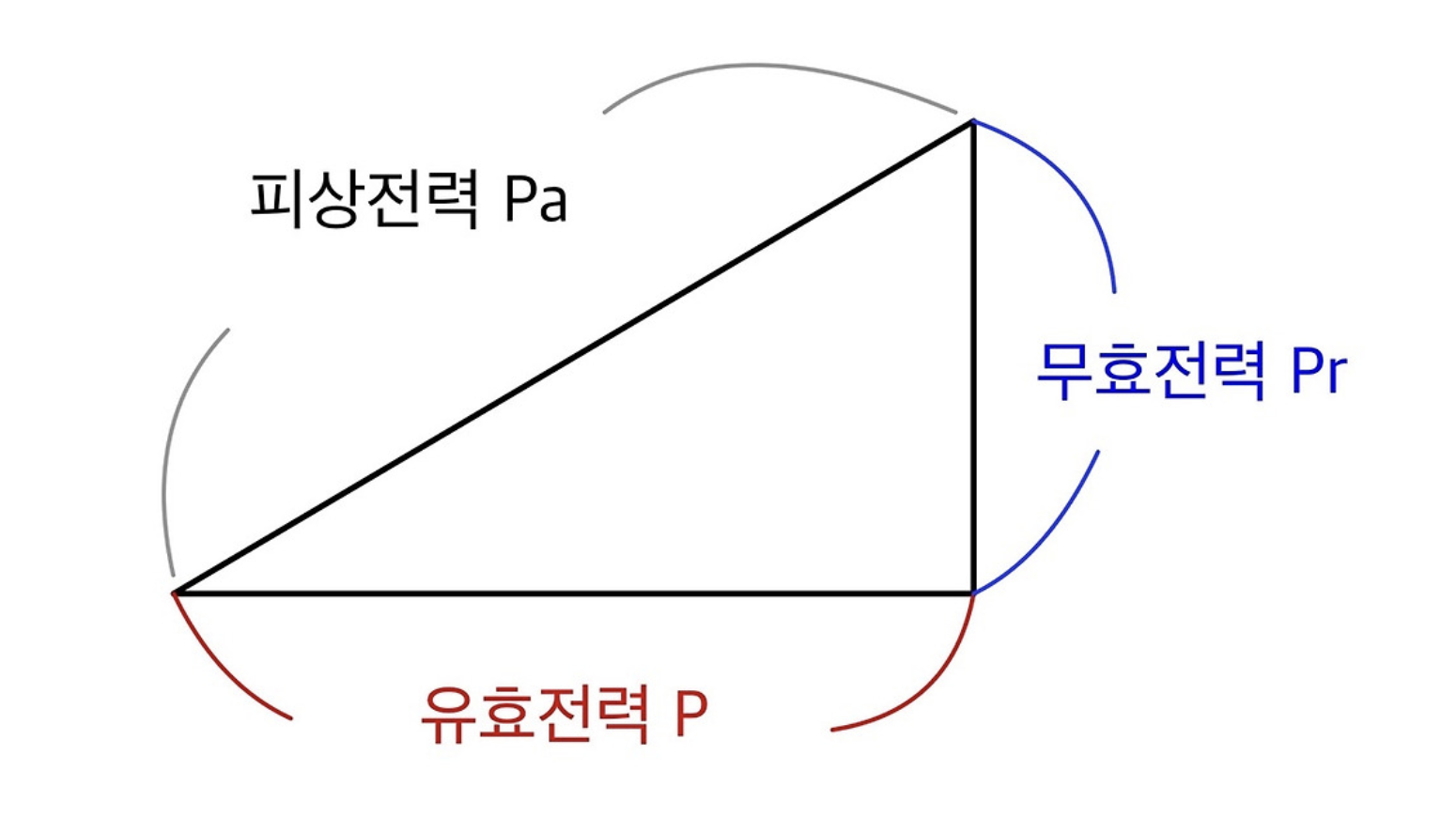

이 두 전력의 관계는 마치 눈에 보이지 않는 에너지의 물결처럼 느껴지는데, 교류 회로에서 전류와 전압의 위상이 서로 어긋나 있으면 유효전력이 줄어들고 무효전력이 증가한다. 이를 시각적으로 표현한 것이 바로 전력 삼각형이며, 피상전력(S)은 유효전력(P)과 무효전력(Q)을 직각삼각형의 빗변과 같은 형태로 나타낸다. 피상전력은 전압과 전류의 단순 곱으로 계산되기 때문에 전력 설비에서 필요한 총 전류 용량을 결정하는 기준이 된다. 즉, 실제로 일을 하지 않는 무효전력이 많아지면 피상전력이 커지고, 그만큼 굵은 전선이 필요하거나 더 큰 변압기를 사용해야 하는 등 설비 비용이 증가하는 결과로 이어진다.



이러한 이유로 전력 회사에서는 역률이 낮은 공장이나 설비에 대해 불리한 전기 요금을 부과하며, 기업들이 자동적으로 역률 개선 장치를 설치하게 되는 구조가 만들어진다. 역률(power factor)은 유효전력과 피상전력의 비율을 의미하며, 값이 1에 가까울수록 전압과 전류가 같은 위상으로 흐른다는 뜻이다. 역률이 낮으면 같은 전력량을 사용하더라도 훨씬 높은 전류가 흐르기 때문에 송전 과정에서 손실이 증가하고 전체 시스템의 효율도 떨어진다. 따라서 전기기사 시험에서는 역률을 단순한 계산 문제가 아니라 전력 시스템 전체의 효율을 좌우하는 핵심 지표로 본다.



유효전력은 P = VIcosφ 로 계산되며 여기서 cosφ가 바로 역률이다. 즉 역률이 낮아지면 같은 부하라도 실제로 전달되는 에너지가 줄어들게 된다. 반면 무효전력은 Q = VIsinφ 로 계산되며, 이것은 위상차에 의해 생기는 순환 전력을 의미한다. 이 무효전력이 높으면 높을수록 교류 시스템은 더 많은 부담을 지게 되지만 정작 일을 하지 않는 에너지이기 때문에 전력 설비에서는 가능하면 줄이려고 한다. 그래서 등장하는 것이 역률 개선용 콘덴서이다. 콘덴서를 설치하면 전류가 앞서는 특성으로 인해 인덕턴스가 만들어내는 지상전류를 상쇄시키며 전체 위상차를 줄여주게 된다. 결국 교류 시스템에서는 리액턴스의 성질을 이용해 위상차를 조절하는 기술이 실무의 핵심이 되고, 이 지식을 바탕으로 변압기 용량 산정, 배전반 설계, 모터 부하의 효율 개선 등을 수행하게 된다. 전기기사에서는 이러한 원리 설명부터 실제 계산까지 폭넓게 출제되기 때문에 교류 전력 개념을 확실하게 잡아두면 다른 과목에 대한 이해도 함께 깊어지는 효과가 있다.



요약하자면 6장에서 다루는 내용은 교류 전력의 흐름을 이해하는 것이다. 유효전력은 일을 하고, 무효전력은 순환하며, 피상전력은 전체 시스템이 감당해야 하는 실제 에너지 부담이며, 역률은 이 세 전력의 관계를 규정하는 핵심적인 지표다. 이 모든 개념은 단순 암기로 끝낼 것이 아니라 왜 이런 구조가 만들어지는지, 실제 전기 설비에서는 어떤 문제가 발생하는지까지 연결해 생각하면 훨씬 탄탄한 이해가 된다. 교류 전력의 개념을 이처럼 깊이 있게 이해하는 것은 전기기사 수험생에게 단순한 시험 대비가 아니라 전기 전체의 원리를 보는 관점을 열어주는 단계이기도 하다. 이제 교류 회로의 세계는 단순한 공식의 나열이 아니라 보이지 않는 에너지의 균형을 다루는 하나의 구조물로 보이기 시작할 것이다.
