교류 이론 제5편 – 저항·코일·콘덴서 회로에서 전압과 전류의 관계

교류 회로의 특징을 가장 분명하게 보여주는 요소는 바로 저항, 코일, 콘덴서이다. 이 세 가지는 단독으로 사용될 때도 각기 다른 성질을 가지며, 교류에서 전압과 전류의 관계를 완전히 다르게 만든다. 전기기사 공부에서 이 부분을 제대로 이해하면 이후에 나오는 임피던스, 전력, RLC 회로 해석이 훨씬 수월해진다.

반응형



먼저 저항만 존재하는 교류 회로를 살펴보면, 직류와 거의 동일한 성질을 가진다. 교류 전압이 인가되면 전류도 같은 순간에 증가하고 감소하며, 전압과 전류 사이에는 시간적인 지연이 발생하지 않는다. 즉, 전압과 전류는 같은 위상을 가지며 위상차는 0도이다. 이러한 특성 때문에 저항 회로에서는 전압과 전류의 관계를 이해하는 데 별도의 복잡한 개념이 필요하지 않다.



다음으로 코일, 즉 인덕터가 포함된 교류 회로를 보면 상황이 달라진다. 코일은 전류의 변화를 방해하는 성질을 가지고 있기 때문에, 교류 전압이 인가되면 전류가 즉시 따라가지 못하고 늦게 반응한다. 이로 인해 교류 코일 회로에서는 전류가 전압보다 뒤지게 되며, 이를 전류 지상이라고 표현한다. 이상적인 코일 회로에서는 이 위상차가 90도에 이르게 된다.



코일에서 이러한 현상이 발생하는 이유는 자기장과 깊은 관련이 있다. 전류가 흐르면서 코일 내부에 자기장이 형성되고, 이 자기장의 변화가 다시 전류의 변화를 방해하는 방향으로 작용하기 때문이다. 이러한 성질은 교류에서 전류를 늦추는 역할을 하며, 이후 배우게 될 리액턴스와 임피던스 개념의 출발점이 된다.



반대로 콘덴서, 즉 커패시터가 포함된 교류 회로에서는 전압보다 전류가 먼저 흐르게 된다. 콘덴서는 전하를 저장하는 성질을 가지고 있기 때문에, 교류 전압이 변화하면 전압이 충분히 형성되기 전에 전류가 먼저 흐르는 특성이 나타난다. 이로 인해 콘덴서 회로에서는 전류가 전압보다 앞서게 되며, 이를 전류 진상이라고 표현한다. 이상적인 콘덴서 회로에서도 위상차는 90도이다.

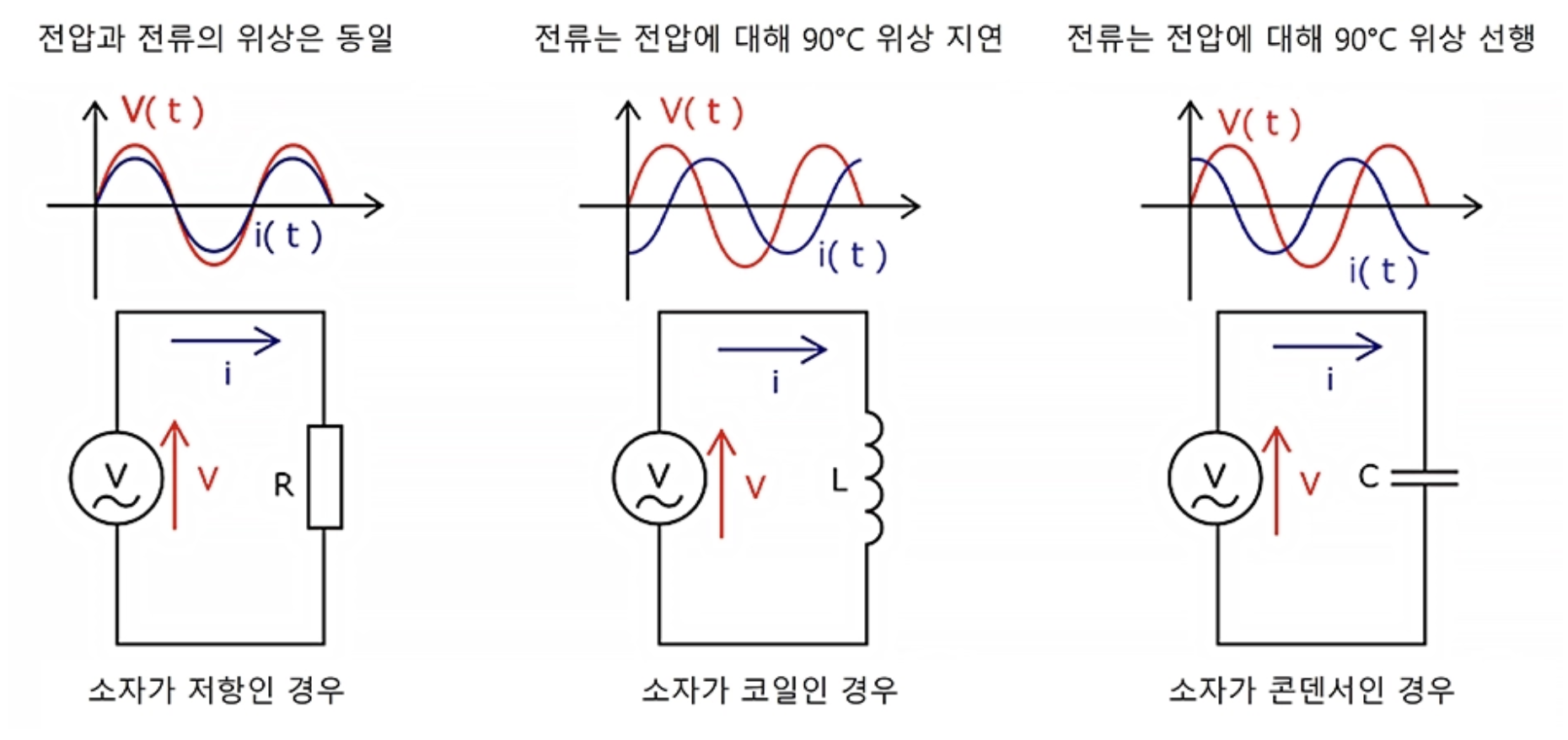

이처럼 저항, 코일, 콘덴서는 각각 전압과 전류의 위상 관계를 다르게 만든다. 저항에서는 전압과 전류가 같은 위상, 코일에서는 전류가 지상, 콘덴서에서는 전류가 진상이라는 관계는 교류 회로에서 가장 기본이 되는 공식과도 같은 개념이다. 전기기사 시험에서는 이 관계를 단순 암기가 아닌 이해 여부를 묻는 문제로 자주 출제한다.



이 세 요소의 특성을 명확히 이해하면, 복합 회로에서도 전압과 전류의 흐름을 예측할 수 있는 힘이 생긴다. 이후 배우게 될 RLC 직렬 및 병렬 회로에서는 이 위상 관계들이 서로 결합되어 복잡한 형태를 띠지만, 기본 원리는 항상 저항, 코일, 콘덴서의 개별 성질에서 출발한다.

정리하면, 교류 회로에서 저항은 전류의 크기만 결정하고, 코일은 전류의 변화를 늦추며, 콘덴서는 전류를 앞당긴다. 이 세 가지 요소가 만들어내는 위상 관계를 정확히 이해하는 것이 교류 이론의 핵심이며, 전기기사 합격으로 가는 중요한 관문이라 할 수 있다.
