3상 교류 전력 계산 3강
선전압과 상전압 변환과 문제 해결

반응형

3상 전력 계산에서 가장 자주 출제되는 개념 중 하나가 바로 선전압과 상전압의 변환이다. Y결선과 Δ결선에서 전압과 전류의 관계를 정확히 이해하지 못하면 문제를 풀 때 큰 실수가 발생한다. 특히 선간전압과 상전압을 혼동하거나, 선전류와 상전류를 구분하지 못하면 계산이 틀리게 된다.

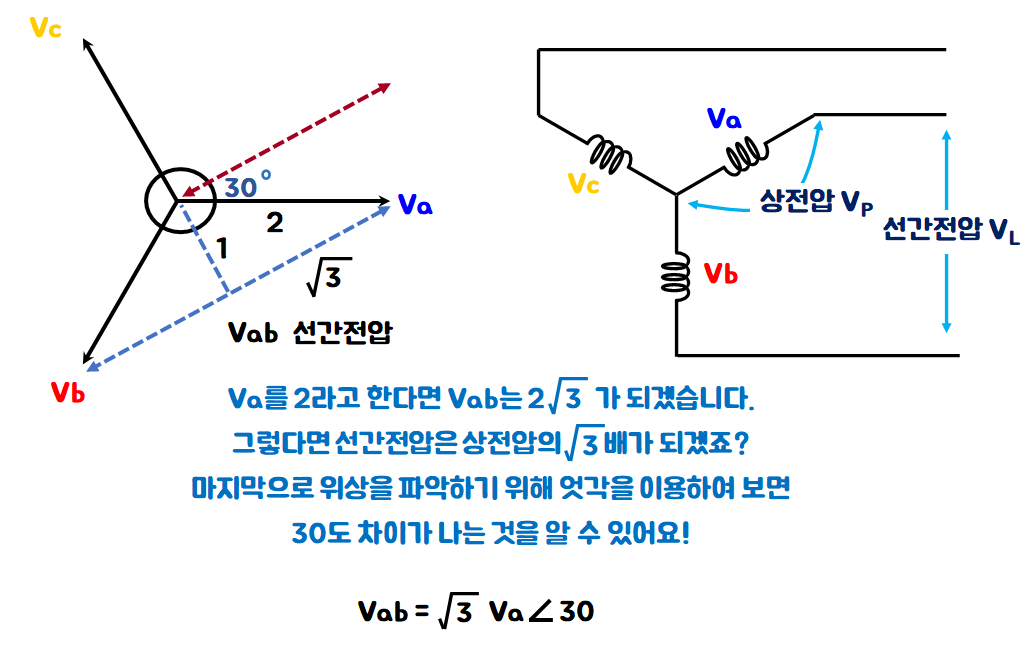

Y결선에서는 세 상의 한쪽 끝이 중성점에 연결되어 있다. 이때 선전압은 상전압의 √3배이고, 전류는 선전류와 상전류가 동일하다. 따라서 상전압과 상전류를 알고 있다면 선전압은 상전압에 √3을 곱하면 되고, 선전류는 그대로 사용하면 된다. 반대로 선전압과 선전류가 주어졌다면 상전압은 선전압을 √3으로 나누면 된다.



Δ결선에서는 삼각형 형태로 상을 연결한다. 이때 선전압은 상전압과 동일하지만 선전류는 상전류의 √3배가 된다. 따라서 상전류를 알고 있다면 선전류를 √3배 해주고, 선전류를 알고 있다면 상전류를 √3으로 나누어야 한다. 이 관계를 항상 그림으로 그려두면 혼동을 줄일 수 있다.



선전압과 상전압을 변환할 때 주의할 점은 문제에서 주어진 값이 무엇인지 정확히 확인하는 것이다. 시험에서는 간혹 ‘선전압이 380V인 Y결선 회로’처럼 주어진 뒤, 상전류를 구하라는 문제가 출제된다. 이때 상전압은 380 ÷ √3 = 219V가 되고, 상전류는 부하 조건에 따라 계산할 수 있다. Δ결선에서는 선전압과 상전압이 같으므로 변환이 필요 없지만, 선전류를 구할 때 √3을 곱해야 한다.



이와 같은 변환 과정을 정확히 이해하면 3상 전력 문제의 거의 절반은 해결된다. 특히 유효전력, 무효전력, 피상전력 계산 공식과 결합하면 거의 모든 문제를 체계적으로 풀 수 있다. 또한 결선 방식과 전압·전류 관계를 그림으로 표현하면 계산 오류를 크게 줄일 수 있다.



정리하면 3상 회로에서 Y결선과 Δ결선의 전압과 전류 관계를 명확히 이해하는 것이 가장 중요하다. Y결선에서는 선전압 = √3 × 상전압, Δ결선에서는 선전류 = √3 × 상전류라는 기본 공식을 머릿속에 확실히 그려두면 모든 3상 문제를 자신 있게 해결할 수 있다. 이러한 개념 이해가 3상 전력 계산의 핵심이다.
